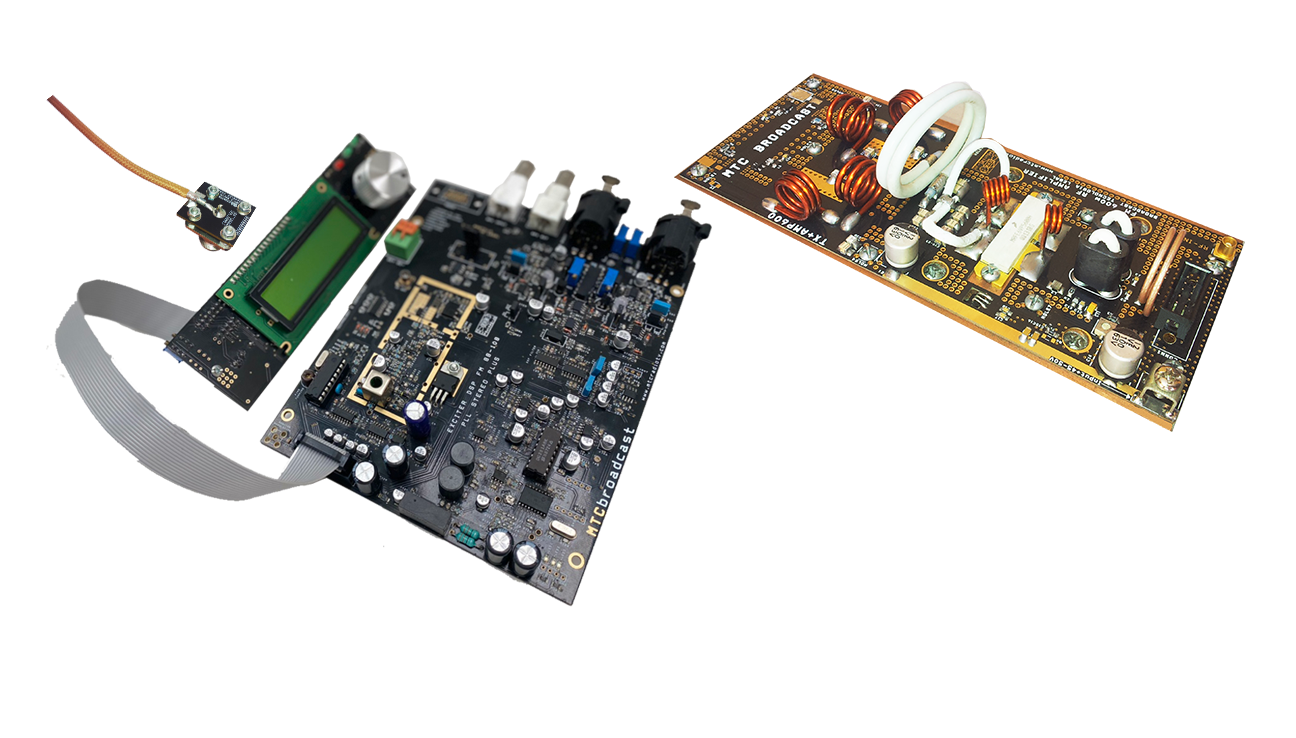

El Nuevo PLL DSP Stereo 2w Profesional + AMP500 Transmisores FM broadcast, con características Sonido y RF superiores a toda la competencia, Cubre toda la banda de FM de 87.5 a 108 MHz sin ajuste de 150 - 500W de potencia RF, usando un moderno FREESCALE LDMOS MRFE6VP5600H, ofrece una limpia y regulable potencia hasta 600w máximo. sin afinación en toda la banda frecuencia. No se preocupe por la conexión el PLL DSP Stereo 2w Profesional + AMP500 dispone de todas las partes y listo para colocarlo dentro de su gabinete, tan solo única fuente alimentación requiere 48DC 1000w, viene en un terminal para enroscar fácilmente.
Lecturas precisas de Frecuencia Potencia Directa, Reflejada temperatura, Voltajes, Monitor Modulación son visualizadas en una pantalla Grafica de alta calidad, permitiendo una amigable comunicación y visualización del Transmisor en su total funcionamiento. Cualquier causa fatal de antena, temperatura sobre voltaje por alta tensión inmediatamente se enciende la alarma de protección, interrumpiendo el ciclo de trabajo del equipo, hasta solucionar el problema externo.
El Kit Transmisor PLL DSP Stereo 2w Profesional + AMP600, módulo potencia construido y diseñado sobre una plataforma de teflón PTFE, impreso de mínimas perdidas filtro de paso bajo, con acoplador direccional (potencia y medidor de ROE Construcción única sobre plancha de cobre 10mm y disipador de aluminio sobre dimensionado ( opcional ), usando condensadores de calidad ATC, cumpliendo normas técnicas a cabalidad. Empleando las últimas técnicas diseño en RF, para lograr una muy estable y altamente eficiente nivel de rendimiento.ç
Ahora No necesita seguir gastando más y más agrupando pallets módulos y filtro de armónico por separado, tampoco comprando más de 1 fuente poder y auxiliares de 15 volts y 24 volts para su PLL CAF consecuencias engorrosas propias de los Módulos pallets amplificadores que se venden por separado de kits convencionales,
Dispone 1 salida Control sistema de monitorización alojada en PCB (muestra RF), para conexión analizador espectro y frecuencímetro. Lo puede llevar al panel frontal delantero de su Gabinete.
PLL DSP Stereo 2w Profesional + AMP500 se dará Ud. cuenta que el módulo lo tiene todo.
El excitador lleva un año de garantía limitada en partes y mano de obra contra cualquier defecto de fabricación y materiales, excepto el transistor final de RF.
Ningún modulo RF se le asemeja tanto en calidad y funcionamiento en relación al precio estamos seguros no se conformará con menos ó la devolución de su dinero
- Salida 500w (toda la banda, control automático potencia)
- Pantalla Grafica full parámetros (Frecuencia, Potencia, Modulación Temperatura etc.)
- Una sola entrada Voltaje 48 dc.
- Excelente Performance pureza espectral, trabajo ciclo continuo 0 ~ 500 vatios 0,2 dB: RF de potencia salida
- Monitoreo y Alarma contra antena, sobre voltaje, temperatura
- Filtro de armónico paso bajo abordo -60db
- Excelente performance 16 amp. Consumo
- VSWR 65:1, una ganancia de 27 dB, y una eficiencia del 80%
- Conector "N" + tarjeta salida y cables conexión
- Platina solida Cobre Puro
- Incluido Coder Stereo 45Db separación
- Entrada MPX audio
- Monitor RF out
RF |
|
Potencia |
400 - 600W |
Conector RF salida |
"N" |
armónicos |
>60 dBc |
Espurias |
>65 dBc |
Conector Entrada RF |
MCX |
Muestra RF |
Sampled -65dbc |
Frecuencia pasos |
Pasos en100kHz LCD y 50khz pedido |
Impedancia entrada y salida |
50 ohm |
Distorsión de audio |
<0,3% |
Material PCB impreso Potencia |
PTFE teflón, loss return |
Conn y Cable RF PLL- Módulo |
MCX cable RG316 |
Conn y Cable RF Módulo Salida |
"N" Cable RG400 aprox 27 cm. |
Temperatura Funcionamiento |
Ambiente 0 - 45 grados Celsius |
PA Eficiencia |
80% |
Semiconductor |
LDMOS MRFE6VP5600H |
PLL MONO /STEREO AMP600 AMP1000 |
|
Conector RF PLL a Módulo |
MCX |
Audio conector |
XLR Cannon hembra |
Regulación Audio |
Multi Trimpot |
Frecuencia afinación |
Trimmer |
Respuesta frecuencia audio |
20 Hz a 20kHz +/- 0.5dB (0 Pre emphasis) |
MPX respuesta de entrada |
+/- 0.3 dB 5 Hz a 100 kHz |
MPX entrada nivel |
-10db a +10dB (ajustable) |
MPX conector entrada |
BNC PCB |
Frecuencia pasos |
Pasos en100kHz LCD y 50khz pedido |
Frecuencia de control |
Doble velocidad PLL (Phase locked loop) |
Estabilidad Frecuencia |
+/- 200 Hz |
Tarjeta Expansora |
|
Sistema Control |
3 botones pulsadores, 128x32 Display grafico |
Conector y cables de conexión |
Conector header FLAT |
Desviación � 75KHz pico |
Desviación 75KHz pico |
Alarma contra ROE |
Mayor a 50w |
Alarma contra Temperatura |
70 grados |
Alarma contra voltajes DC |
49 voltaje |
Voltaje Normal de operación |
De 42 - 48 dc |
Corriente consumida |
16 amperios aprox. |
